真空上料機系統的詳細介紹
顆粒粉真空上料機通常配合解包、進料
1.2目的是將粉料采用真空輸送方式上料到2#料罐
1.3本項目為新建顆粒粉真空上料機系統,乙方負責設計
1.4交貨地點:物流到工廠
1. 顆粒粉真空上料機技術要求
2.1系統構成:儲料部分 2輸送部分 3卸料部分 4控制部分
顆粒粉真空上料機工作原理

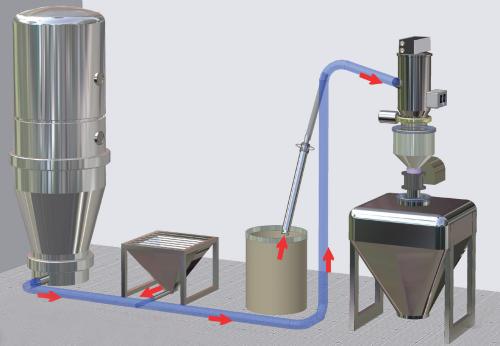

2.3顆粒粉真空上料機工藝流程:叉車將噸袋料提升至儲料桶入料口放料--啟動羅茨風機--真空斗產生負壓開始吸料--壓縮空氣吹氣系統自動清理過濾蕊-旋轉閥(2組)自動排料入罐完成1個動作---依次循環工作。這個過程中羅茨風機不會停機
2.4工藝參數:采用羅茨真空負壓輸送系統
2.4顆粒粉真空上料機設備參數:
2.4.1:羅茨風機:7.5Kw
2.4.2 過濾器:過濾精度0.4微米
2.4.3真空料斗:材質:SUS304規格:¢600*900*2㎜
2.4.4自動放料斗:材質:SUS304規格:¢600*900*2㎜
2.4.5壓縮空氣反吹系統:型號:GTD/GTE110 功能:脈沖反吹
2.4.6氣動系統:SMC
2.4.7控制系統:
2.4.8料罐:SUS304 不銹鋼圓形儲料罐:直徑1500MM*高1300MM*2㎜
2.5真空上料機系統技術要求
2.5.1整個系統需滿足OC安,全規范要求(LTT
2.5.2整個系統需運行可靠
2.5.3整個系統需滿足OC TPM的要求(可維護性、設備標識)
2.5.4真?zhèn)€系統材料需為國標正規廠家材料
2.5.5管路選材需耐磨
2.6乙方需根據甲方實際工藝及現場來設計方案
2.7乙方需提供完整的系統資料(設備原理圖
3.顆粒粉真空上料機安裝、調試
3.1乙方負責一切安裝所需工具和設備.
3.2安裝質量必須符合國家現行相關規范和標準。
3.3接到設備故障后乙方應4小時內趕到現場
3.4系統驗收:系統連續運行48小時無故障
4.顆粒粉真空上料機培訓
5.1乙方必須對甲方人員提供設備原理
、設備安,全、設備維護等培訓。
5.其它事項
5.1乙方負責運輸
、下貨安裝。自備所需工具設備。
5.2在制作
、運輸、安裝過程中因乙方原因造成的商品件及零部件的損壞,由乙方負責。
5.3變更(材料/設計/商品件等有關的變更)均以文字資料為依據,經甲方審批后實施。
